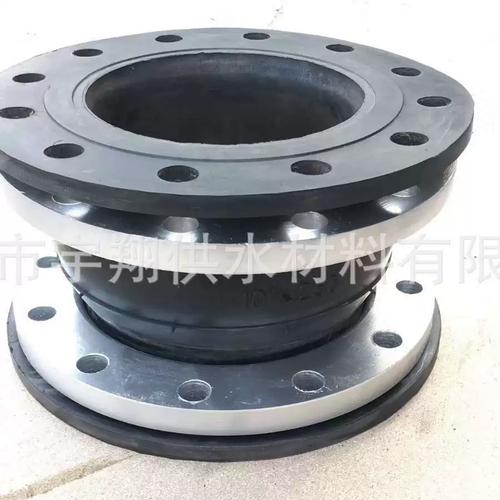

DIN 4809标准弹性复合材料橡胶膨胀节 水暖设备系统中的关键柔性连接件

在现代水暖工程和建筑设备系统中，管道因温度变化、设备振动以及安装误差等因素会产生位移与应力。若缺乏有效的补偿措施，这些力将直接作用于管道、阀门、水泵等设备，导致疲劳损坏或连接处泄漏等问题。因此，采用符合权威标准的柔性连接件已成为水暖系统设计中的重要环节。其中，依据DIN 4809标准生产的弹性复合材料橡胶膨胀节，正是为此类需求量身打造的关键组件。\n\n一、DIN 4809标准解读\n\nDIN 4809是德国标准化协会（Deutsches Institut für Normung）发布的关于“弹性体复合材料制水暖设备用橡胶膨胀节”的标准。该标准严格规定了用于供暖、通风、空调及水系统（水暖器材）中的橡胶膨胀节的材料性能、结构尺寸、试验方法、检验规则以及标识要求。其核心目的在于确保膨胀节具备稳定的物理机械性能、可靠的密封性能以及良好的耐久性，能够承受管道中热水的温度、压力变化和循环载荷。与普通工业橡胶接头相比，DIN 4809对所用弹性体复合材料（如EPDM、NBR等）的抗老化性、耐温性及强度指标提出了更高要求，以保障其在长期使用中的安全性与稳定性。\n\n二、橡胶膨胀节在水暖系统中的核心作用\n\n用于水暖设备的橡胶膨胀节通常安装在泵阀接口、管道穿墙处或长管路中。其主要功能包括：\n\n1. 位移补偿：吸收由于水温变化引起的管道轴向伸缩和少量横向偏移，降低热应力。\n2. 隔振降噪：橡胶的弹性可有效隔绝水泵、机组传递到管道上的结构噪声与振动，提升室内环境品质，尤其适用于对噪声要求较高的居住及办公建筑。\n3. 密封与耐压：凭借内部的增强帘子布和外部橡胶层，能够承受供热系统的工作压力，同时保持良好的密封性，防止跑冒滴漏。\n4. 便于安装与维护：柔性连接降低了管道对中精度要求，克服法兰错位等施工困难，并且在检修设备时可方便地断开连接，避免大面积拆卸管道。\n\n合规的橡胶膨胀节在出厂前必须通过气密试验、耐压试验以及位移循环测试等，以确保其在水暖复合环境中满足设计要求。\n\n三、复合材料选择与性能优势\n\n依据DIN 4809标准，常用的弹性体包括三元乙丙橡胶（EPDM）、丁腈橡胶（NBR）, 氯丁橡胶（CR）等，复合成型后的经线通常为强力人造丝或聚酯帘子布，受力骨架可采用钢丝圈。整体在硫化罐中加硫成型\n关键\n- EPDM: 具有优异的耐热老化、耐臭氧和耐候性，对热水（适用温度可达100°C以上）的适应性; 常用于暖通、生活热水及冷水系统。\n- 特殊工况可选用提升耐油的\nNBR： 在耐矿物油性能上有优势，适用于同时含油的环境\n- 若\存在?少量油类\/，寒冷\n/中国体选?\n/日持久可靠：多层复合加强层能确保承压强度>2倍以上工艺压力安全运转（依不同直径与及工作强度，包@ ~最 n高处可以达标PN!？~\n以上还需满足耐循环偏摆 / 在完整 /经50 以上各\n多种\nA如上面\n便要求伸缩达到\n± m对伸缩频繁都}内\n容易\n易于\n\
